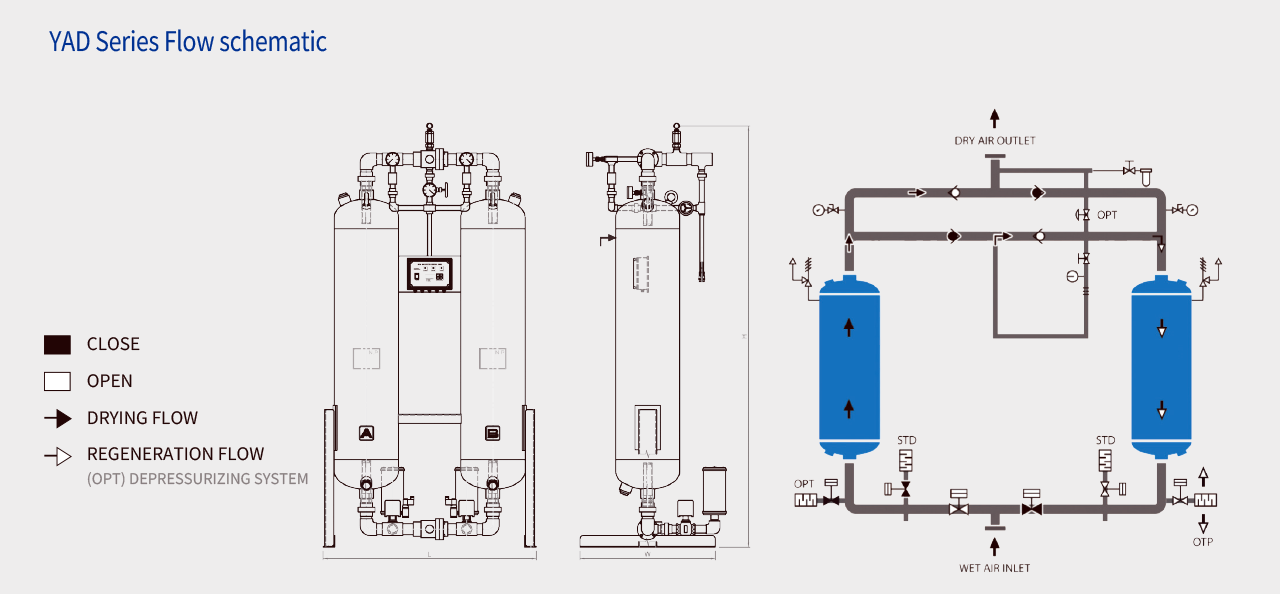

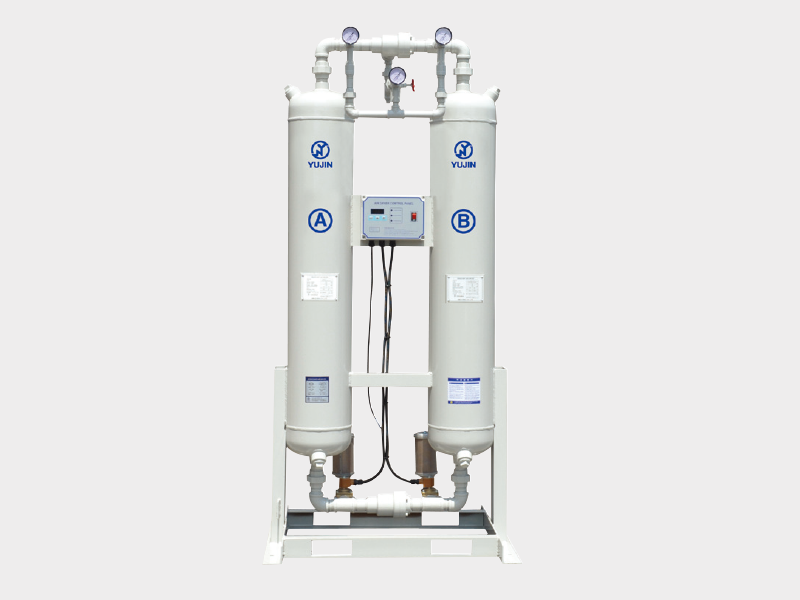

空气压缩机中排出的压缩空气是通过空气干燥机入口阀门3-Way 往返阀(大容量时2-Way Valve)，以规定的流速和接触时间内通过吸附剂填满的吸附塔，提供要求的干燥露点（通常40℃~-70℃)的压缩空气。除湿及再生Cycle是随着保证露点进行2-5分钟，一侧吸附塔(A)的除湿活动进行时另外一个吸附塔(B)将出口处除湿空气一部分通过减压阀和节流孔板，在前Cycle吸附的水分排放到大气中，形成完全的再生。YAD-Series AIR DRYER的优点是根据入口流入处压缩空气条件，能够最大程度地节省再生空气，其控制器操作和再生空气在车间能够调整，以选择式样也并行了露点控制运行，能够达到最佳节能效果。并且出口处压力状态经常感知，设计成关闭放气阀提前预防比规定压力瞬间压力降低的现象。

MODEL	CAPACITY (Nm³/hr)	DESICCANT (Kg/2towers)	CONNECTION	DIMENSION(mm)			WEIGHT (kgs)
MODEL	CAPACITY (Nm³/hr)	DESICCANT (Kg/2towers)	CONNECTION	L	W	H	WEIGHT (kgs)
YAD-5	36	15	15A	650	450	1,085	50
YAD-10	90	22	20A	712	500	1,710	93
YAD-20	174	44	20A	768	500	1,930	145
YAD-30	246	70	25A	834	600	1,915	234
YAD-50	528	110	40A	963	700	2,030	405
YAD-75	660	170	40A	1,066	750	2,220	450
YAD-100	840	214	50A	1,220	850	2,180	650
YAD-150	1,247	280	65A	1,460	850	2,350	810
YAD-200	1,700	440	80A	1,600	1,050	2,410	1,230
YAD-250	2,100	530	80A	1,650	1,100	2,310	1,300
YAD-300	2,510	720	80A	1,850	1,350	2,410	1,650
YAD-400	3,400	1,000	100A	2,000	1,500	2,750	2,000
YAD-500	4,200	1,300	100A	2,300	1,600	2,750	2,500
YAD-600	5,100	1,620	125A	2,500	1,600	2,860	3,000

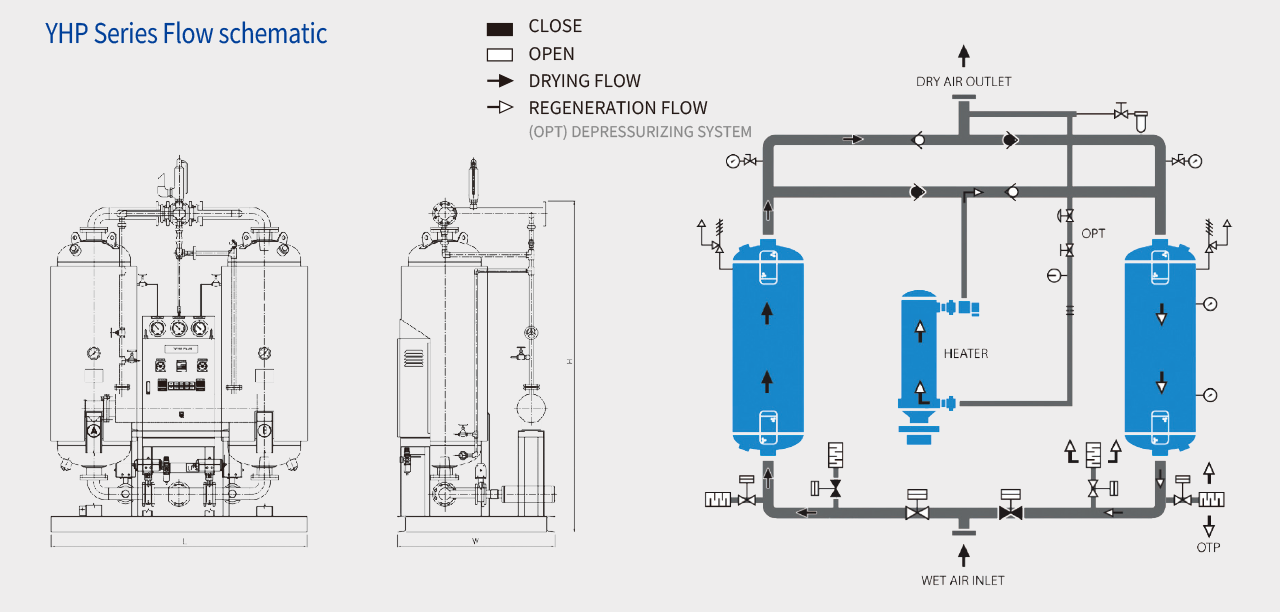

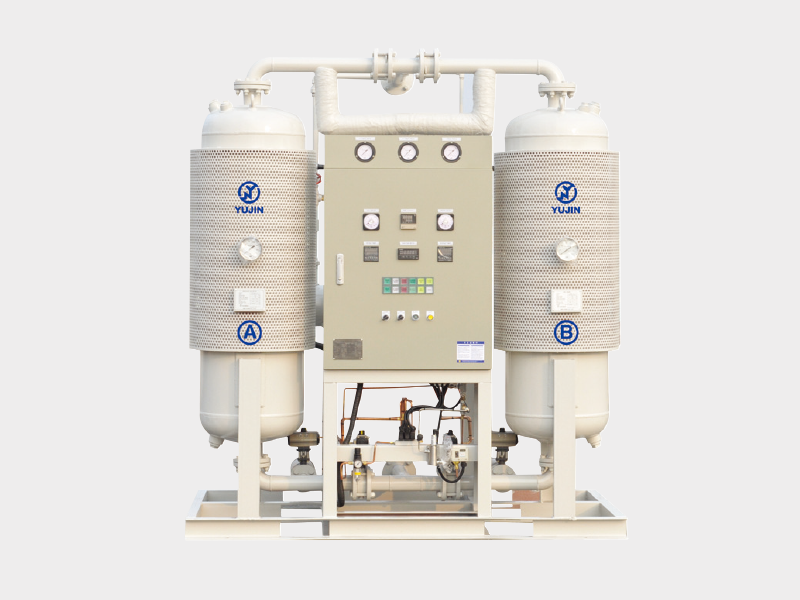

空气压缩机中排出的压缩空气是通过空气干燥机入口阀门3-Way 往返阀(大容量时2-Way Valve)，以规定的流速和接触时间内通过吸附剂填满的吸附塔，提供要求的干燥露点（通常40℃~-95℃)的压缩空气。除湿及再生Cycle标准是8小时进行，一侧吸附塔(A)的除湿活动进行时另外一个吸附塔(B)将出口处除湿空气一部分通过减压阀和节流孔板减压后，在电气加热器中加热后，前Cycle吸附吸附剂内的水分除去，吸附剂完全的再生。YHP-Series AIR DRYER的优点是根据入口流入处压缩空气条件，能够最大程度地节省再生空气，其控制器能够选择性安装，能够达到最佳节能效果。也是世界上广泛运用的形式。

MODEL	CAPACITY (Nm³/hr)	DESICCANT (Kg/2towers)	CONNECTION	E.H	DIMENSION(mm)			WEIGHT (kgs)
MODEL	CAPACITY (Nm³/hr)	DESICCANT (Kg/2towers)	CONNECTION	kW	L	W	H	WEIGHT (kgs)
YHP-30	216	100	25A	3	1,400	800	2,000	320
YHP-50	520	130	40A	3	1,550	900	1,960	450
YHP-75	600	220	50A	5	1,500	900	2,220	700
YHP-100	920	330	50A	7.5	1,700	1,050	2,400	900
YHP-150	1,302	460	65A	10.5	1,900	1,100	2,480	1200
YHP-200	1,590	562	80A	11.5	1,950	1,200	2,530	1,400
YHP-250	1,900	680	80A	13.5	2,200	1,200	2,530	1,600
YHP-300	2,730	960	100A	22	2,300	1,400	2,700	2,200
YHP-350	3,120	1,100	100A	25	2,400	1,450	2,765	2,400
YHP-500	4,440	1,600	125A	35	2,800	1,650	2,860	3,050
YHP-600	5,400	1,900	150A	40	3,000	1,700	3,030	5,000
YHP-650	6,000	2,120	150A	45	3,200	1,850	3,070	5,300
YHP-750	6,800	2,400	150A	50	3,500	1,900	3,000	5,600
YHP-850	7,700	2,690	150A	60	3,600	2,000	3,100	6,150

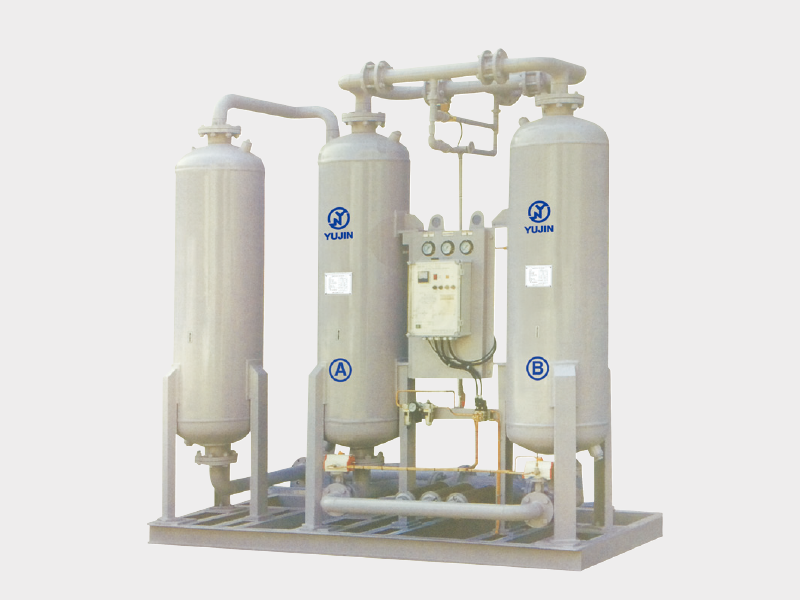

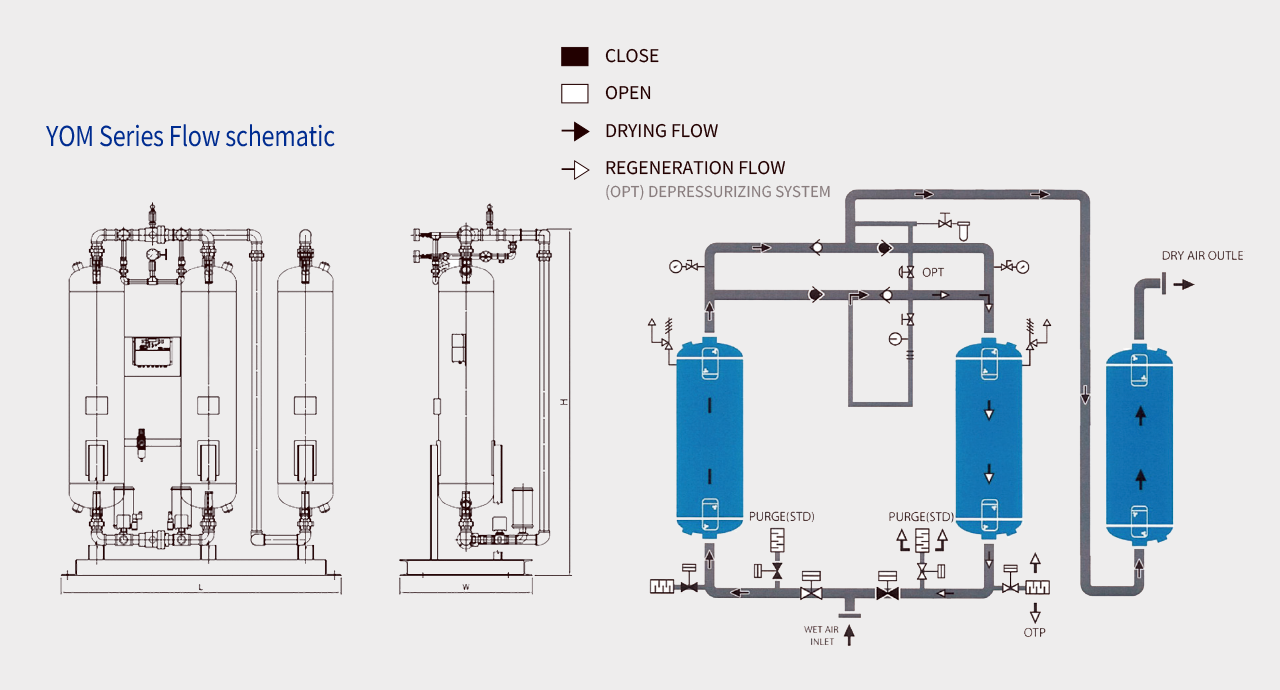

MODEL	CAPACITY (Nm³/hr)	DESICCANT		CONNECTION	DIMENSION(mm)			WEIGHT (kgs)
MODEL	CAPACITY (Nm³/hr)	A.A	SOMA	CONNECTION	L	W	H	WEIGHT (kgs)
YOM-10	66	22	10	20A	900	550	1,660	130
YOM-20	132	44	20	20A	1,000	550	1,960	203
YOM-30	216	70	30	25A	1,200	700	2,050	330
YOM-50	342	110	43	40A	1,300	750	2,100	560
YOM-75	690	210	70	50A	1,700	860	2,300	880
YOM-100	876	280	90	50A	1,800	860	2,250	1,050
YOM-150	1,410	440	120	80A	2,200	1,100	2,300	1,600
YOM-200	1,680	530	160	80A	2,300	1,100	2,200	1,800
YOM-250	1,920	600	200	80A	2,400	1,250	2,400	2,000
YOM-300	2,340	720	250	80A	2,400	1,400	2,440	2,200
YOM-400	3,120	1,000	320	80A	2,500	1,500	2,600	2,600
YOM-500	4,200	1,300	390	100A	2,500	1,600	2,700	3,200
YOM-600	5,100	1,600	460	150A	3,100	1,900	2,700	3,900
YOM-800	6,480	2,000	600	150A	3,300	1,500	2,850	5,200

1. 上述产品根据我司开发能够变更。
2. 设计压力0.97Mpa以上产品根据订单制作。

概要	节省能源型 (VSD)类型	给油式螺杆类型
不给油式螺杆类型	空气压缩附带设备	设备维修护理

压力 (kg/cm²)	4.2	5.6	3.6	7	8.4	9.1	9.9	10.5	11.3	12.7	14	15.8	17.6	19.3	21
保证系数	0.65	0.83	0.91	1	1.16	1.26	1.33	1.43	1.52	1.65	1.88	2.08	2.27	2.5	2

压力 (kg/cm²)	4.2	5.6	6.3	7	8.4	9.1	9.9	10.5	11.3	12.7	14	15.8	17.6	19.3	21
保证系数	0.65	0.83	0.91	1	1.16	1.26	1.33	1.43	1.52	1.65	1.88	2.08	2.27	2.5	2.7
